超聲波流量計

ATLS便攜式超聲波流量計

測量介質： 單一導聲液體介質
測量范圍： ±0.03 ft/s ~ ±40 ft/s (±0.01 m/s~ ±12 m/s)
精度等級： ±1%
管徑范圍： 1"~48"(25mm~1200mm)
手持式（便攜式）的超聲波流量計采用外夾式傳感測量液體流量。安裝過程極為簡單，全中文的人機界面，更易于操作。
產品簡介
手持式（便攜式）的超聲波流量計，采用外夾式傳感測量液體流量。安裝過程極為簡單，全中文的人機界面，更易于操作。測量過程中不需要破壞管道，不需停產，傳感器不與被 測介質接觸，無壓損，并且同時具有電池供電、體積小、重量 輕、攜帶方便的特點?？梢哉f是實現了真正意義上的可移動測量 流量，在線檢測。

超聲波時差式測量方法是指在流動流體中的相同行程內，用順流和逆流傳播的兩個超聲信號的傳播時的時間差來確定沿流向流體平均流速所進行的流體流量的測量方法。

在原有流量計的基礎上加裝溫度傳感器和溫度集算模塊。將匹配好的溫度傳感器分別安裝在冷（熱）量交換回路的進水口和出水口位置，用于采集溫度的進水口跟出水口溫度信號。經過集算模塊計算出溫度差從而得到-載 熱或制冷介質從入口到出口所釋放或吸收的冷（熱）量能量值。

超聲波式冷熱量表大多用于計量以水為媒介的熱交換系統釋放或吸收的熱量，既可以用于采暖供統，也可用 于空調制冷系統。
優勢特點


01
1. 配有安裝帶磁性的安裝導軌，可以吸附在管壁外側。易于安裝，節約了安裝的時間和成本。
02
2. 測量范圍大，使用一套傳感器可以實現所有量程范圍內管徑的測量。
03
3. 新增能量表/冷（熱）量表功能，可擴展為便攜式能量表/冷（熱）量表。
04

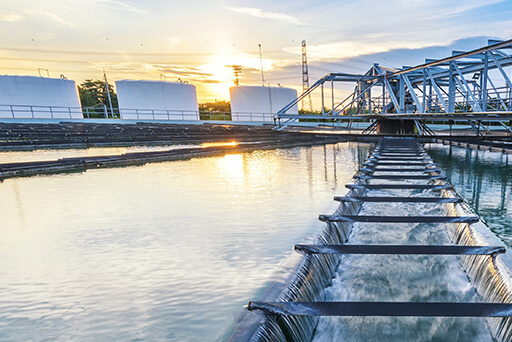

4.廣泛應用于水處理，熱電廠，石油化工，樓宇空調系統等領域。
技術參數
性能 技術參數
測量范圍 ±0.03 ft/s ~ ±40 ft/s (±0.01 m/s~ ±12 m/s)
精度 ±1%
管徑范圍 1"~48"(25mm~1200mm)
測量介質 單一導聲液體介質
可測管材 碳鋼，不銹鋼，PVC 管或其他致密可導聲管材
輸出 模擬輸出: 4~20mA, 最大負載 750Ω，Modbus: RS485
SD 卡存儲 16G
存儲時間間隔設置 1 ~ 99999秒
鍵盤 數字薄膜按鍵
顯示屏  240*128 LCD顯示屏（帶背光）
電源 可充電鋰電池，電池容量為3000mAh。正常使用情況下，沖滿一次電可使用16個小時。
工作溫度 變送器: -40 ℃~ 60 ℃，傳感器: -40℃~80℃，標準型；-40℃~130℃為選配
測量環境相對濕度 0-99%
防護等級 變送器 IP65, 傳感器 IP68
電纜 雙絞屏蔽電纜, 標準長度為5米
產品選型
01測量介質、溫度、有無腐蝕性


02量程和管徑范圍


03壓力等級


04工作電源


05信號輸出，通訊


06是否防爆


07安裝方式


08精密等級
安裝事項
安裝要求

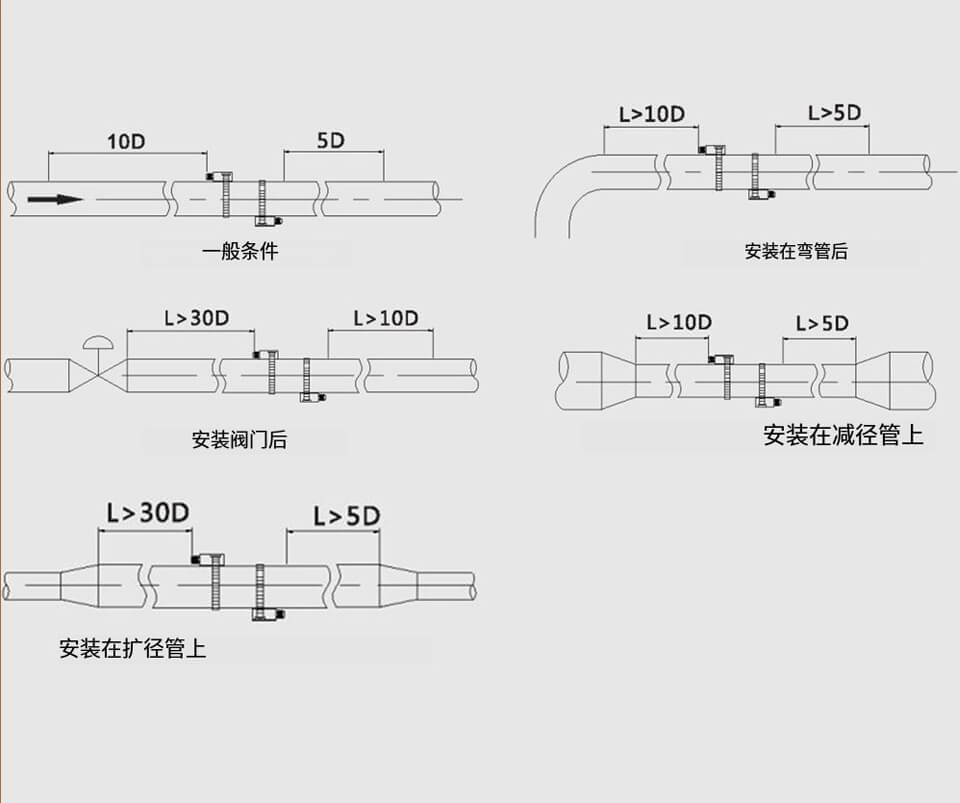

在安裝超聲波流量計之前，首先需要選擇一個合適的安裝位置。合適的安裝位置應滿足以下要求：
1. 測量段應選在直管段，避免彎頭、泵出口等對流體流動造成干擾；
2. 測量段上下游應保持一定的直管段長度，以保證流體的穩定；
3. 選擇無振動、無噪聲、無腐蝕性的環境，以確保超聲波傳感器的正常工作。

安裝傳感器和轉換器
  1. 將超聲波傳感器安裝在選定的測量段上，一般安裝在管道的側壁上；
  2. 使用合適的固定裝置將傳感器固定在管道上，確保傳感器與管道的密封性；
  3. 將傳感器與轉換器之間的電纜連接好，注意保持電纜的完好和防水。

連接電源和信號線
  1. 將轉化器的電源線和接地線連接好，并確保電源的穩定；
  2. 將轉化器的輸出信號線連接到相應的顯示儀表或記錄儀上。

調試和校準
  1. 在安裝完畢后，需要對超聲波流量計進行調試和校準，以確保測量結果的準確性；
  2. 根據超聲波流量計的使用說明書，設置相關參數并進行零點校準和量程校準；
  3. 進行流量標定，可以使用已知流量的標準設備進行檢驗，或者使用其他流量計進行對比測量。

注意事項
  1. 在安裝過程中，應注意避免超聲波傳感器的碰撞和損壞；
  2. 定期檢查超聲波傳感器的清潔狀態，及時清除附著在傳感器表面的污物和氧化物；
  3. 注意傳感器與管道之間的密封性，以防止泄露；
  4. 避免超聲波傳感器受到外界干擾，如電磁干擾、振動干擾等。
